pn接合ダイオード(1N4007G)
定番の一般整流用のpn接合ダイオードも使ってみました
1.pn接合ダイオードとは
pn接合※1部ではお互いの電子と正孔が打ち消し合い、これら多数キャリアの不足した空乏層が形成されます。この空乏層内は、n型※2側は正に帯電し、p型※3側は負に帯電します。
このため内部に電界が発生し空乏層の両端では電位差が生じます。しかしそれと釣り合うように内部でキャリアが再結合しようとする為、両端の電圧は「0」になります。
また、順方向電圧降下(VF)以上の順方向バイアス※4を掛けると電流が流れます。反対に最大直流阻止電圧(VR)に満たない逆方向バイアス※5を掛けても電流は流れません。 この性質を使う事で電圧が±に変動する交流電源から+の電圧だけを取り出し(整流し)ローパスフィルターを通すことで直流電源とする事が出来ます。
※以下補足です(wikipediaより引用させて頂きました)
※1:pn接合(ピーエヌせつごう、英:PN junction)
半導体中でp型の領域とn型の領域が接している部分を言う。整流性、エレクトロルミネセンス、光起電力効果などの現象を示すほか、接合部には電子や正孔の不足する空乏層が発生する。これらの性質がダイオードやトランジスタを始めとする各種の半導体素子で様々な形で応用されている。
※2:n型半導体(エヌがたはんどうたい、英: negative semiconductor)
電荷を運ぶキャリアとして自由電子が使われる半導体である。負の電荷を持つ自由電子がキャリアとして移動することで電流が生じる。つまり、多数キャリアが電子となる半導体である。 例えば、シリコンなど4価元素の真性半導体に、微量の5価元素(リン、ヒ素など)を不純物として添加することでつくられる。
※4:順方向バイアス()
ダイオードのアノード側に正電圧、カソード側に負電圧を印加することを順バイアスをかけると言う。これはn型半導体に電子、p型半導体に正孔を注入することになる。これら多数キャリアが過剰となるために空乏層は縮小・消滅し、キャリアは接合部付近で次々に結びついて消滅(再結合)する。全体でみると、これは電子がカソードからアノード側に流れる(=電流がアノードからカソード側に流れる)ことになる。この領域では、電流はバイアス電圧の増加に伴って急激に増加する。また電子と正孔の再結合に伴い、これらの持っていたエネルギーが熱(や光)として放出される。また、順方向に電流を流すのに必要な電圧を順方向電圧降下と呼ぶ。
※5:逆方向バイアス()
アノード側に負電圧を印加することを逆バイアスをかけると言う。この場合、n型領域に正孔、p型領域に電子を注入することになるので、それぞれの領域において多数キャリアが不足する。すると接合部付近の空乏層がさらに大きくなり、内部の電界も強くなるため、拡散電位が大きくなる。この拡散電位が外部から印加された電圧を打ち消すように働くため、逆方向には電流が流れにくくなる。より詳しくは、pn接合の項を参照のこと。
実際の素子では、逆バイアス状態でもごくわずかに逆方向電流(漏れ電流、ドリフト電流)が流れる。さらに逆方向バイアスを増してゆくと、ツェナー降伏やなだれ降伏を起こして急激に電流が流れるようになる。この降伏現象が始まる電圧を(逆方向)降伏電圧または(逆方向)ブレークダウン電圧と言い、降伏によって急激に逆方向電流が増加している領域を降伏領域(ブレークダウン領域)と言う。ブレークダウン領域では電流の変化に比して電圧の変化が小さくなる。この領域で積極的に動作させることで定電圧源として利用するのがツェナーダイオードである。
1.1 1N4007Gとは
欠点としては順方向電圧降下が1V程度と大きく、整流出来る電流は1A程度と少ないです。
高電圧(数十~数百ボルト)の整流用に使用されます。
図2の通り極性としてはグレーのカラーバンドが有る方がカソードである事を示します。※重量:0.3g
※「1N4007G」のSDSより引用させて頂きました

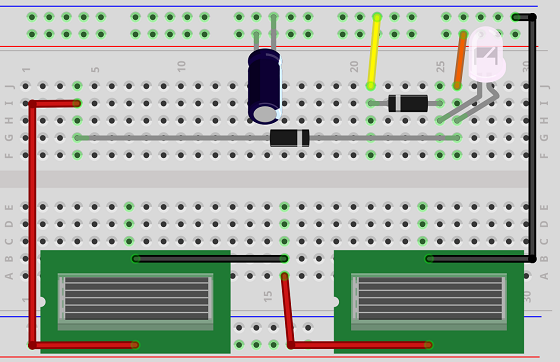

2. 回路
※もしこの実験をされる方は、「3.まとめ」をご確認下さい。

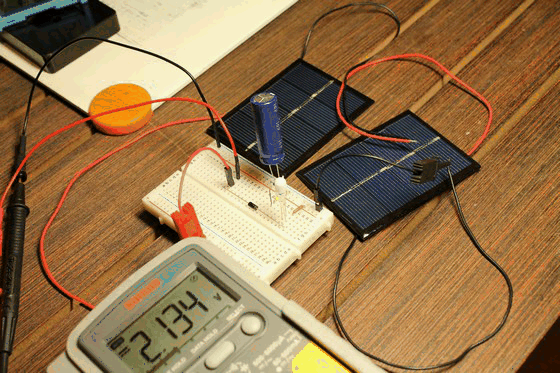

図4:実際に作ったもの
2.2 実験!
図5:充電とLED点灯!
3. まとめ
前回と同じですが、実験の注意事項として、電気二重層コンデンサー(HP-2R7-J106UY)を直列に2つ繋ぎ耐電圧を倍の5.4Vにして実験すると安全です。
