前回の記事で描いた回路図をユニバーサル基板に写す為に穴の位置ごとに番号を振りました！

1. 回路図をユニバーサル基板に写す

1.1 番号を振る

取り敢えずfritzingで描いたユニバーサル基板回路図を上から見て、左下に空いている穴をX(横軸)=1,Y(縦軸)=1として番号を振りました。

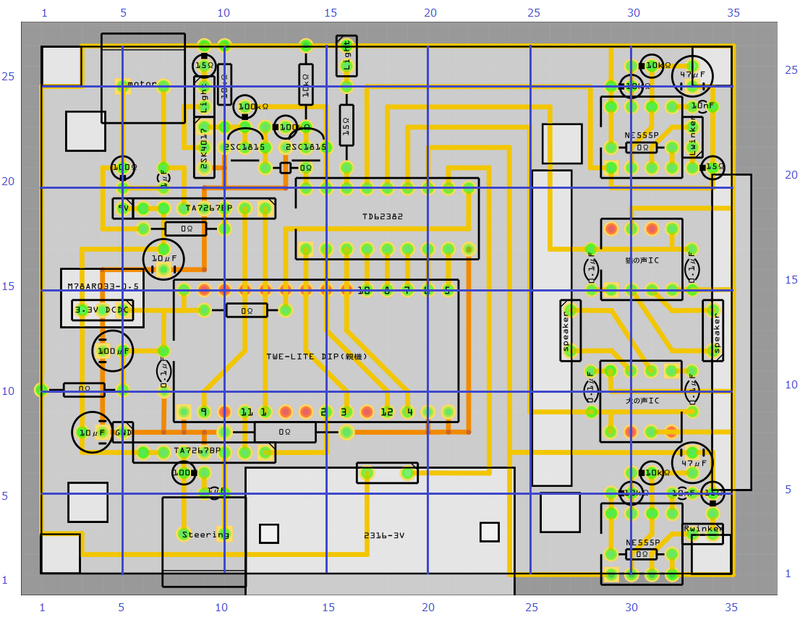

振った番号と、5ピン毎のメッシュをWindowsのお絵かきソフト「MSpaint」で記入したものが図1-1(表)、図1-2(裏)です。

図1-1：E2案、表側

※前回記事の回路図「E案」から一部修正していますので「E2案」です。

図1-2：E2案、裏側

1.2 ユニバーサル基板

図1-1(表側)のピン(緑丸)の位置を、実際に部品を半田付けするユニバーサル基板(図2)に油性マジックを使ってマーキングしていきます。

その後部品を付けてから図1-2(裏側)を見ながら配線をする予定です。

2. まとめ

今回の様に1マスの余裕もない回路を作る場合は、1つずれる≒作り直し!?

の様な感じなので、後々泣きを見ない様に慎重に作っていきます

そもそも動くか分かりませんが
