トイラジコンの修理！その25(回路修正！)

スイッチ用ターミナル追加！

  前回の記事で発覚したまさかの「ON・OFFスイッチが無い！」と言う残念な不具合を直す為、回路図と基盤を修正しました

1. 回路図修正

 前回の回路図(図2,E5案)をよく見ると電源の9V端子左横に余裕？が有りましたのでここにスイッチ用のターミナルを図2の通り追加しました。





図1：修正前(E5案)

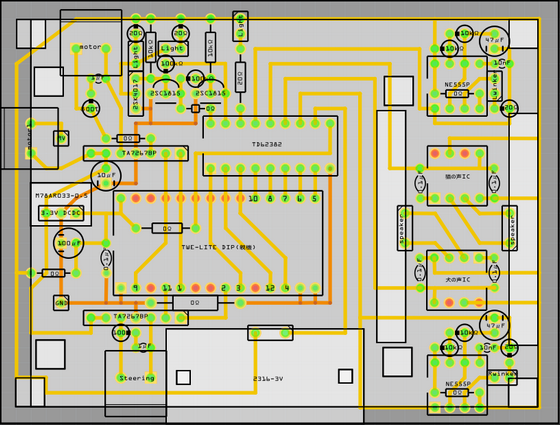

図2：修正後(E6案)



2. 回路手直し

 通電チェックまで終わったのに、また回路を修正します

 半田付け作業を動画にしてみました。

手直し！

3. 今度こそ完成!?

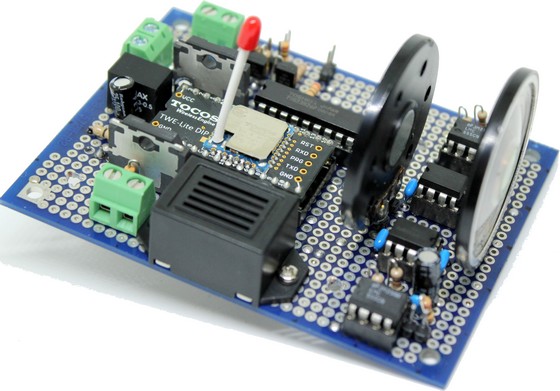

 手直し完了です



2.1 基板(表)

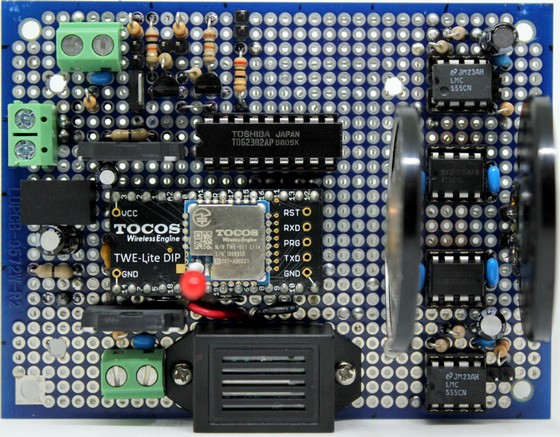

図3：修正後 表！



2.2 基板(裏)

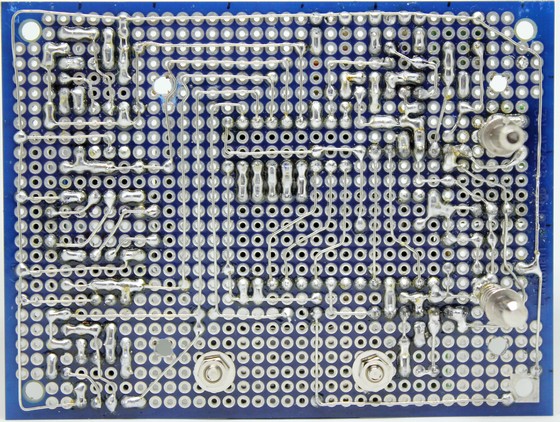

図4：修正後 裏！

3. まとめ

 次こそトイラジコンに制御基板を搭載出来そうです
