マイクロコアレスモーター(M716PA)
前回の記事でaitedoさんで買って来たマイクロコアレスモーター(ドローン用)を試しに使ってみました!
1.コアレスモーターとは
図1:コアレスモータの中身
※「M716PA」の極数は5極で金属製のブラシを使用しているそうです
※1:永久磁石界磁形整流子電動機(えいきゅうじしゃくかいじがたせいりゅうしでんどうき)は、界磁(固定子)にフェライトなどの永久磁石(強磁性体)を用いた整流子電動機である。小型軽量化が可能であるため、主として小型用として使用される。
※2:アウターロータ型電動機とは、インナーロータ型とは逆に、内側にコイルを、外側に磁石を配置して、外側を回転させる形式の事。アウターロータ型はインナーロータ型に比べ、回転軸の慣性モーメントは大きいが、磁石を小型化する必要がなく、コイルを巻くにも有利な構造をしている。アウターロータ型モータはハードディスク駆動モータ・フロッピーディスク駆動モータ・ブラシレスファンなどに採用されている。
1.1 「M716PA」の形状

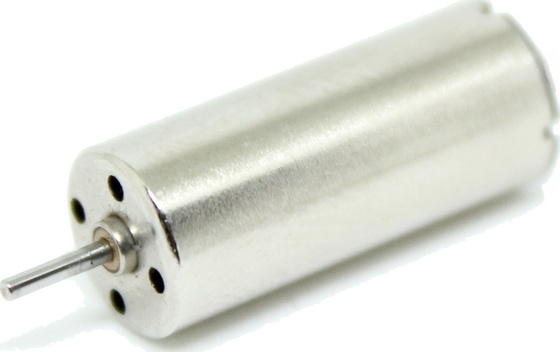

マイクロコアレスモーター(M716PA)の形状を図2に示します。
図2:マイクロコアレスモーター(M716PA)の形状
1.2 「M716PA」の仕様
マイクロコアレスモーター(M716PA)の仕様を表1に示します。
表1:M716PAの仕様
項目 | 内容 |
回転数 | 50,000rpm |
定格電圧 | 3.7V |
定格電流 | 100mA |
重量 | 約2.5g |
対応プロペラ | PPR06-46 |
軸径 | φ0.8mm |
寸法 | φ7×16.5mm |
2.2 実験!
図3の回路を実際に作って実験してみました!
モーターには直径46mm・軸穴φ0.6mmの小さいプロペラ(PPR06-46)を取り付けてます。
回路を繋ぐと図4の通り勢い良くプロペラが回転!小さいですが結構なの風量です!
図4:プロペラ大回転!
3. まとめ
このプロペラを4個上に向けて並べればなんちゃってドローンです
