1. 回路図
既に取り付けてしまいましたが、左下にある10μFのコンデンサがどうにも邪魔です。
取り払ってしまえばなんとか電源端子周辺に隙間が生まれそうなので回路図を書き直してみました！
1.1 修正前

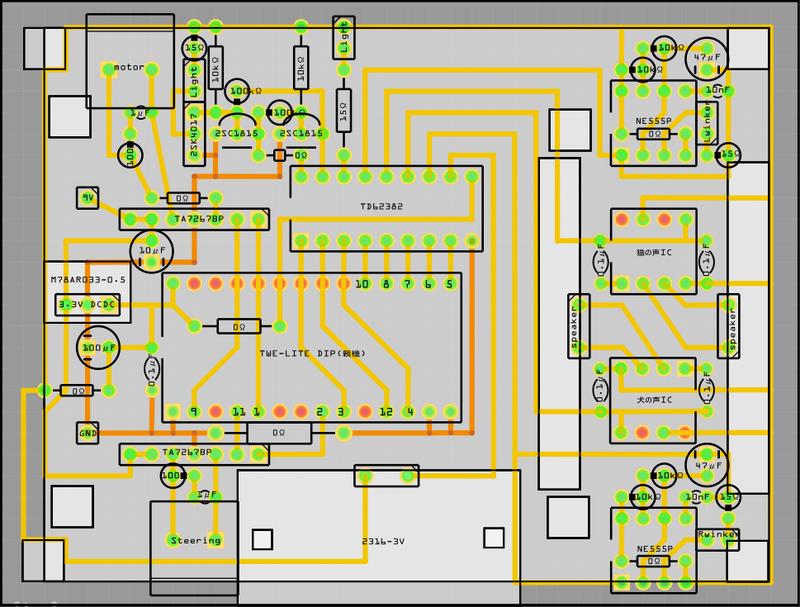

図1：E3案(左にある「9V」と「GND」端子周辺に余裕がないです
)
)1.2 修正後
図2：E4案(左にある「9V」と「GND」端子周辺に余裕が生まれました
)
)2. まとめ
部品取り外しからやり直しです
