1. 実験！

AE-AQM1602Aは16文字×2行の計32文字表示出来ます。

今回の実験では乱数を1秒毎に発生しLCD上に表示してみたいと思います。

1.1 接続

Arduino UNOを使用してLCD(AE-AQM1602A)に文字を表示します。

ピッチ変換基盤のお陰で接続は僅か4本と超お手軽です！

接続はI2C※1通信を使います。Arduino UNOをマスター※2として「5V(3.3Vでも可、若干プログラムの修正が必要)・A5・A4・GND」と、LCDモジュール(AE-AQM1602A)をスレーブ※2として「+V・SCL※2・SDA※2・GND」をそれぞれ接続すれば完了です。

ブレッドボードを使用した上記内容の回路図をFritzingを使って図1の様に書いてみました。また図1の通り実際に繋げた状態を図2に示します。

図1：ブレッドボード回路図

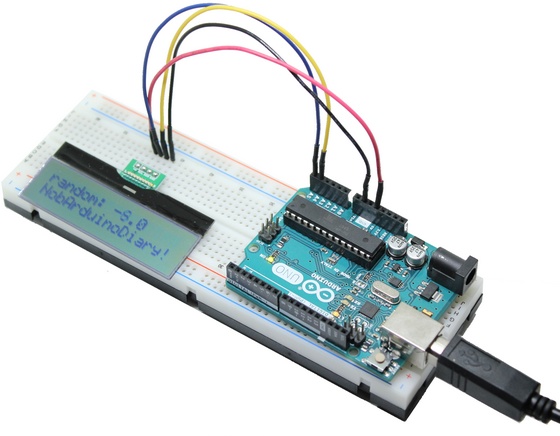

図2：実際に作ったもの

以下補足です

※1：I2C

I2C(Inter-Integrated Circuit、アイ・スクエアド・シー)はフィリップス社で開発されたシリアルバスです。

※2：マスター・スレーブ・SDA・SCL

I2Cインターフェースは１対ｎ(1以上)の同期式シリアル通信で、１がマスターでｎがスレーブとなっています。※伝送距離は装置内程度と非常に短い。

I2Cは通信する相手のアドレスをデータとして送りスレーブとの通信(送受信)を確立します、つまりI2Cはマスターからアクションを起こさないとスレーブとは送受信が出来ません。

送受信に使う配線が１本(SDA)、マスターと同期を取る為に送信するクロック信号が１本(SCL)の計2本と、配線が少なくて済むのがI2C通信による最大のメリットです。

1.2 プログラム

下記プログラムはランダムに生成した-10～+10の値を1秒毎にLCD上段に表示して、下段に「NOBArduinoDiary!」と16文字表示するプログラムです！

//NOBのArduino日記！_AE-AQM1602Aの使い方_(20170307)
//+V=5V,SCL=A5,SDA=A4,GND=GND
#include <Wire.h>
#define LCD_ADRS 0x3E  //Slave address of LCD(Arduino ver.)
String LCD_STRING;
char s[16];
double SET;

void writeCommand(byte t_command) { //コマンド書き込み
  Wire.beginTransmission(LCD_ADRS);
  Wire.write(0x00);
  Wire.write(t_command);
  Wire.endTransmission();
  delay(10);
}

void writeData(byte t_data) {  //データ書き込み
  Wire.beginTransmission(LCD_ADRS);
  Wire.write(0x40);
  Wire.write(t_data);
  Wire.endTransmission();
  delay(1);
}

void LCD_DISP_16_1(void) {     //上段の行にデータ書き込み
  for (int i = 0; i < 16; i++) {
    writeData(LCD_STRING[i]);
  }
}

void LCD_DISP_16_2(void) {     //下段の行にデータ書き込み
  writeCommand(0x40 + 0x80);    //確認する
  for (int i = 0; i < 16; i++) {
    writeData(LCD_STRING[i]);
  }
}

void setup() {
  Wire.begin();
  delay(100); //液晶初期化
  writeCommand(0x38); delay(20); // FUNCTION SET
  writeCommand(0x39); delay(20); // IS=1
  writeCommand(0x14); delay(20); // INT OSC FREQUENCY
  writeCommand(0x7A); delay(20); //7faONTRAST SET0,1,2,3(3.3V=0x73,5V=0x7A)
  writeCommand(0x54); delay(20); // 54CONTRAST SET 4,5 (3.3V=0x56, 5V= 0x54)
  writeCommand(0x6C); delay(20); // F0LLOWER CONTROL
  writeCommand(0x38); delay(20); // IS=0
  writeCommand(0x0C); delay(20); // Display ON
  writeCommand(0x01); delay(20); // Clear Display
  writeCommand(0x06); delay(20);
} // Entry Mode

void loop() {
  dtostrf(random(-10, 10), 5, 1, s);
  LCD_STRING = String(s);
  LCD_STRING = String("random:" + LCD_STRING + "");
  writeCommand(0x01); // Clear Display
  LCD_DISP_16_1();
  LCD_STRING = "NobArduinoDiary!";
  LCD_DISP_16_2();
  delay(1000);
}
