1. 接続

Arduino UNOとLCD(AE-AQM1602A)の接続はブレッドボードを使用します。

接続図(Fritzing使用)を図1の様に描いてみました。

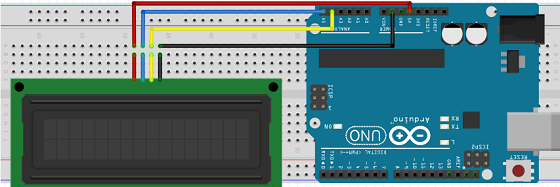

図1：LCDとArduinoUNOとの接続

2. 普通にカタカナ出力・・・表示はエラー？

下記プログラムの様に普通にカタカナを出力した結果が図2です。

LCDモジュール(AE-AQM1602A)は半角カタカナに対応しているのですが、ArduinoIDEがUTF-8で文字を符号化するため、半角カナは1バイトではなく3バイトで表現されてしまいます。

そのためLCDモジュールが半角カナ表示に対応していても、文字列のエンコードが合わないため、図2の様にプラス2文字分文字化けした文字が付いて表示されます。

※ArduinoIDE 1.6.12を使用して文字化けしましたが、ArduinoIDEのバージョンによっては半角カナの文字コードがUTF-8から拡張ASCIIコードに変更され、文字化けしないものも有るようです。

//NOBのArduino日記！_AE-AQM1602Aの使い方_カタカナの表示1(20170323)
#include <Wire.h>//関数読み込み
String LCD_STRING; char s[16]; double SET; //変数の宣言

//コマンド書き込み
void writeCommand(byte command) {
  Wire.beginTransmission(0x3E);
  Wire.write(0x00);
  Wire.write(command);
  Wire.endTransmission(); delay(10);
}

//データ書き込み
void writeData(byte data) {
  Wire.beginTransmission(0x3E);
  Wire.write(0x40);
  Wire.write(data);
  Wire.endTransmission(); delay(1);
}

//LCDの1行目にデータ書き込み
void LCD_DISP_16_1(void) {
  writeCommand(0x80);//DDRAMアドレスを1行目先頭にセット
  for (int i = 0; i < 16; i++) {
    writeData(LCD_STRING[i]);
  }
}

//LCDの2行目にデータ書き込み
void LCD_DISP_16_2(void) {
  writeCommand(0x40 + 0x80); //DDRAMアドレスを2行目先頭にセット
  for (int i = 0; i < 16; i++) {
    writeData(LCD_STRING[i]);
  }
}

//液晶初期化
void setup() {
  Wire.begin(); delay(100);
  writeCommand(0x38); delay(20);
  writeCommand(0x39); delay(20);
  writeCommand(0x14); delay(20);
  writeCommand(0x7A); delay(20); //3.3V=0x73, 5V=0x7A
  writeCommand(0x54); delay(20); //3.3V=0x56, 5V=0x54
  writeCommand(0x6C); delay(20);
  writeCommand(0x38); delay(20);
  writeCommand(0x01); delay(20);
  writeCommand(0x0C); delay(20);
}

//LCD上段に「ｱｲｳｴｵ」を書込む
void loop() {
  LCD_STRING = "ｱｲｳｴｵ";
  LCD_DISP_16_1();
}//「φｽｱφｽｲφｽｳφｽｴφｽｵ」？と表示

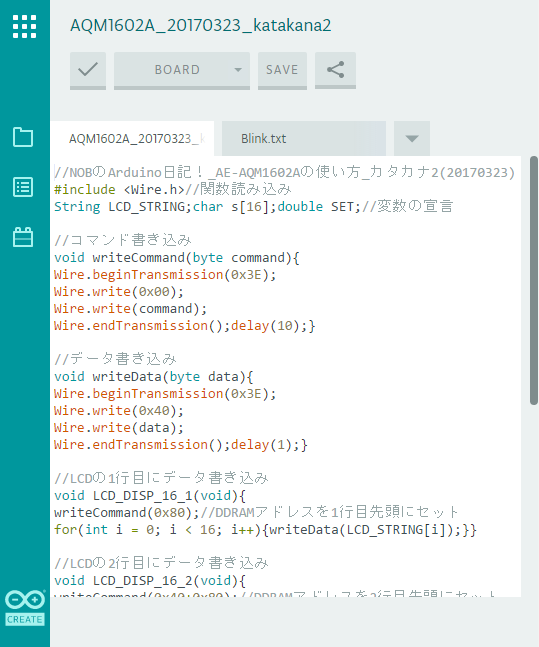

図1：プログラム例

※ArduinoIDEリファレンス

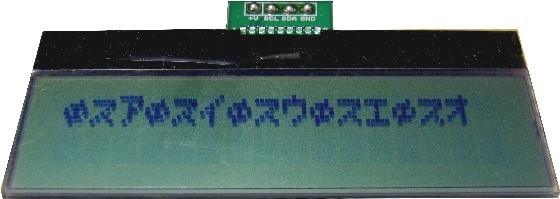

図2：プログラム実行結果・・・

3. カタカナ表示！

LCDモジュールの使い方(AE-AQM1602A)基礎編より、各種カタカナのCGRAMdataが格納されているCGRAMaddressは分かっているのでそのアドレスを直に指定します！

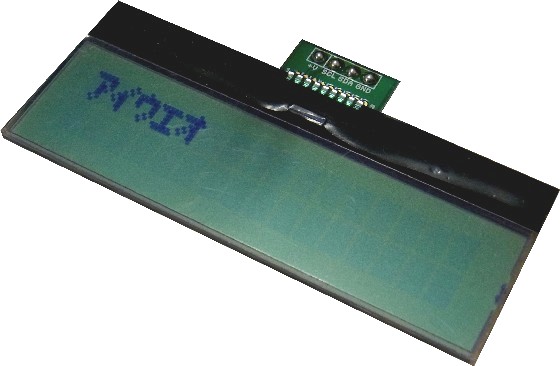

これで無事!?図3の様にカタカナがLCD上に表示されました！

//NOBのArduino日記！_AE-AQM1602Aの使い方_カタカナの表示2(20170323)
#include <Wire.h>//関数読み込み
String LCD_STRING; char s[16]; double SET; //変数の宣言

//コマンド書き込み
void writeCommand(byte command) {
  Wire.beginTransmission(0x3E);
  Wire.write(0x00);
  Wire.write(command);
  Wire.endTransmission(); delay(10);
}

//データ書き込み
void writeData(byte data) {
  Wire.beginTransmission(0x3E);
  Wire.write(0x40);
  Wire.write(data);
  Wire.endTransmission(); delay(1);
}

//LCDの1行目にデータ書き込み
void LCD_DISP_16_1(void) {
  writeCommand(0x80);//DDRAMアドレスを1行目先頭にセット
  for (int i = 0; i < 16; i++) {
    writeData(LCD_STRING[i]);
  }
}

//LCDの2行目にデータ書き込み
void LCD_DISP_16_2(void) {
  writeCommand(0x40 + 0x80); //DDRAMアドレスを2行目先頭にセット
  for (int i = 0; i < 16; i++) {
    writeData(LCD_STRING[i]);
  }
}

//液晶初期化
void setup() {
  Wire.begin(); delay(100);
  writeCommand(0x38); delay(20);
  writeCommand(0x39); delay(20);
  writeCommand(0x14); delay(20);
  writeCommand(0x7A); delay(20); //3.3V=0x73, 5V=0x7A
  writeCommand(0x54); delay(20); //3.3V=0x56, 5V=0x54
  writeCommand(0x6C); delay(20);
  writeCommand(0x38); delay(20);
  writeCommand(0x01); delay(20);
  writeCommand(0x0C); delay(20);
}

//下段に「ｱｲｳｴｵ」を書込む
void loop() {
  writeCommand(0xC0);//DDRAMアドレスをLCD下段先頭にセット
  for (int i = 0; i < 5; i++) {
    writeData(0xB1 + i); //｢ｱｲｳｴｵ｣と表示！
  }
}
