ATmega328P/ATtiny85のArduino化ライター(作製編)

図1：Arduino化ライター完成!

私失敗しました。図3の真ん中あたり。

図2：回路図(表)　　　　　　　図3：作製品(表)

図4：回路図(裏)　　　　　　　図5：作製品(裏)

丸ピンソケットのあちこちが熱で歪んで一部は樹脂が溶けてピンが倒れています・・・。二時間程の苦労が何処かに行ってしまいました。原因は：半田ごてを長時間当てた為→なぜ？→ポリウレタン銅線の絶縁被覆を溶かすのに手こずった為→なぜ？→絶縁が必要になった為→なぜ？→ICソケットの足に関係の無い配線が接触してしまう為→なぜ？→ピンヘッダを取り付ける前に必要の無いICソケットの足を除去し忘れた為。と言う事で一から作り直します。どうせなら回路図をもっと素晴らしいものにしようと思い再作成した回路図が図6,7です。

今回は、Arduino UNO等に使用されているATmega328PU等のDIP マイコンを、それ単体でArduino化する為のライターを作製しました。DIP マイコンをArduino化する利点として、兎に角安くて！小さい！です。欠点として若干めんどくさいです。この若干めんどくさいを軽減する為に作りました。

1.材料

表1：購入品一覧
部品名	必要数	購入先	単価	費用
Arduino Pro Mini5V	1個	マルツ	1235円/枚	1235円
ﾕﾆﾊﾞｰｻﾙ基板 (47mm×72mm)	1枚	マルツ	100円/枚	100円
10kΩ抵抗	5本	マルツ	100円/100本	5円
0Ω抵抗	1本	マルツ	100円/100本	1円
丸ﾋﾟﾝICｿｹｯﾄ28ﾋﾟﾝ300MIL	1個	マルツ	90円/個	90円
板ﾊﾞﾈICｿｹｯﾄ24ﾋﾟﾝ600MIL	1個	マルツ	50円/個	50円
丸ﾋﾟﾝICｿｹｯﾄ20ﾋﾟﾝ300MIL	1個	マルツ	90円/個	90円
丸ﾋﾟﾝICｿｹｯﾄ8ﾋﾟﾝ300MIL	1個	マルツ	70円/個	70円
3mm白色LED	3個	マルツ	500円/100個	15円
合計				1656円

※その他ﾆｯﾊﾟｰ・ﾗｼﾞｵﾍﾟﾝﾁ・半田ごて・はんだ・はんだ吸取線・線材が必要です。

2.回路図

fritzingを用いて作った回路図です。

図6：表面

図7：裏面

3.作製

前回の失敗を繰り返さない為にも最初にICソケットのピンを切ります。切る位置は回路図上で必要が無くかつ配線が横断しているピンのみ切っていきます。切断前後の写真が図8,9です。

図8：ICソケットピン切断前　　　　　図9：ICソケットピン切断後

これで安心です。次に図10ユニバーサル基盤の、部品を取り付ける位置にマジックで図11の様にマーキングをします。このマーキングの位置に各部品を半田付けしたものが図12です。

図10：ユニバーサル基盤表面

図11：ユニバーサル基盤表面(マーキング後)

図12：ユニバーサル基盤表面(部品取付後)

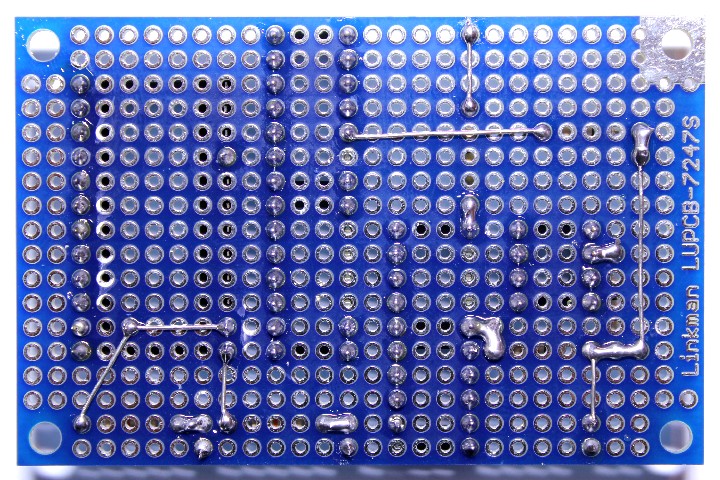

因みに部品取付後のユニバーサル基盤裏面は図13の様に抵抗の足を利用して一部配線を行っています。※LEDの足は出来ない事は無いですが、硬いので配線に利用しませんでした。続けて残りの配線をスズめっき線を用いて行ったものが図14です。

図13：抵抗の足を利用して配線

図14：配線後

で、最後にピンヘッダーを取り付けたArduino pro mini 5Vを図15の向きで取り付ければ完成です。
※試しにAtmega328P(28pinDIP)と、ATtiny45(8pinDIP)の2つを同時に取り付けていますが、実際に書き込めるのは1つずつです。2つ以上同時に取り付けて書き込みすると多分おかしなことになります。
今回作製するライター1つで、
28ピンICソケット
○ATmega8
○ATmega88
○ATmega168
○ATmega328p
20ピンICソケット
○ATtiny2313
8ピンICソケット
○ATtiny13
○ATtiny45
○ATtiny85
の8種類のマイコンがArduino化出来る予定です。
マイコンの取り付け方向は、回路図中のICソケットの一部が途切れている位置と、マイコンの凹んでいる位置もしくは丸い刻印がある位置を同じ方向揃えて取り付けます。
※逆に取り付けて書き込みするとマイコンが壊れるかも知れないので注意が必要です。
